3CaО·SiО 2 ...(C 3 S – алит) ~ 60%

2CaО·SiО 2 ...(C 2 S – белит) ~ 14%

3CaO·Al 2 O 3 ...(С 3 A) ~ 8%

4CaO·Al 2 O 3 ·Fe 2 O 3 (C 4 AF) ...~ 14%

Прочие фазы ...~ 4%

Микроструктура клинкера с обозначением основных фаз приведена на рис. 1.1.

Рис. 1.1. Микрофотография клинкера

Основной клинкерный минерал C 3 S представлен в виде многогранников сине-фиолетового цвета с прямыми очерченными краями, C 2 S имеет округлую форму более светлого бежевого оттенка, C 4 AF – белая промежуточная фаза с высокой отражательной способностью, С 3 A – темные «прожилки» на светлом фоне C 4 AF.

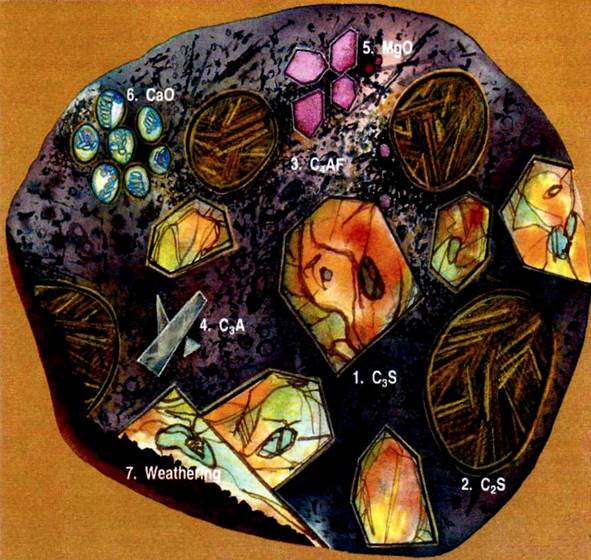

Рис. 1.2 показывает типичные формы проявления самых важных фаз клинкера в аншлифах клинкеров, как они могут наблюдаться под поляризационным микроскопом (по Й.Планку). Цвета фаз клинкера изменяются с травильным раствором. При показанных в рис. 1.2 шлифах 1,2-Циклогександиамин – N, N,N',N'-тетрауксусной кислоты ди-натриевая соль (CDTA) использовался как травильный раствор. Это дает ясные и вполне отличительные цвета для отдельных фаз клинкера.

Рис. 1.2. Схематическое изображение составных частей цементного клинкера (травление проводилось 1,2-Циклогександиамин – N, N,N',N'-тетрауксусной кислоты ди-натриевой солью (CDTA) (по Й.Планку)

Свойства отдельных фаз (минералов)

Трехкальциевый силикат C 3 S обладает повышенной гидравлической активностью и скоростью твердения, формируя высокую прочность цементного камня в ранние сроки, который имеет пониженную водо- и коррозионную стойкость.

Двухкальциевый силикат C 2 S имеет значительно мень­шую активность. В отличие от трехкальциевого силиката он твердеет очень медленно. Продукт, получившийся в ходе твер­дения, имеет невысокую прочность, но повышенную водо- и коррозионную стойкость.

Трехкальциевый алюминат С 3 А обладает способностью к очень быстрому твердению, но сам продукт твердения имеет невысокую прочность и пониженную водо- и коррозионную стойкость.

Четырехкальциевый алюмоферрит C 4 AF по всем параметрам (гидравлической активности, скорости твердения и прочностным характеристикам), занимает промежуточное положение между трехкальциевым и двухкальциевым силикатами. Продукты твердения обладают повышенной водо- и коррозионной стойкостью.
